Sie suchen Mikroventile für spezielle Anforderungen?

Unsere Experten sind auf kundenspezifische Mikroventile spezialisiert und finden eine maßgeschneiderte Lösung für Ihre Anwendung.

Mikroventile für Fluide

Fluidtechnik-Spezialisten zum Thema

Mikroventil - Informieren, konfigurieren und beschaffen

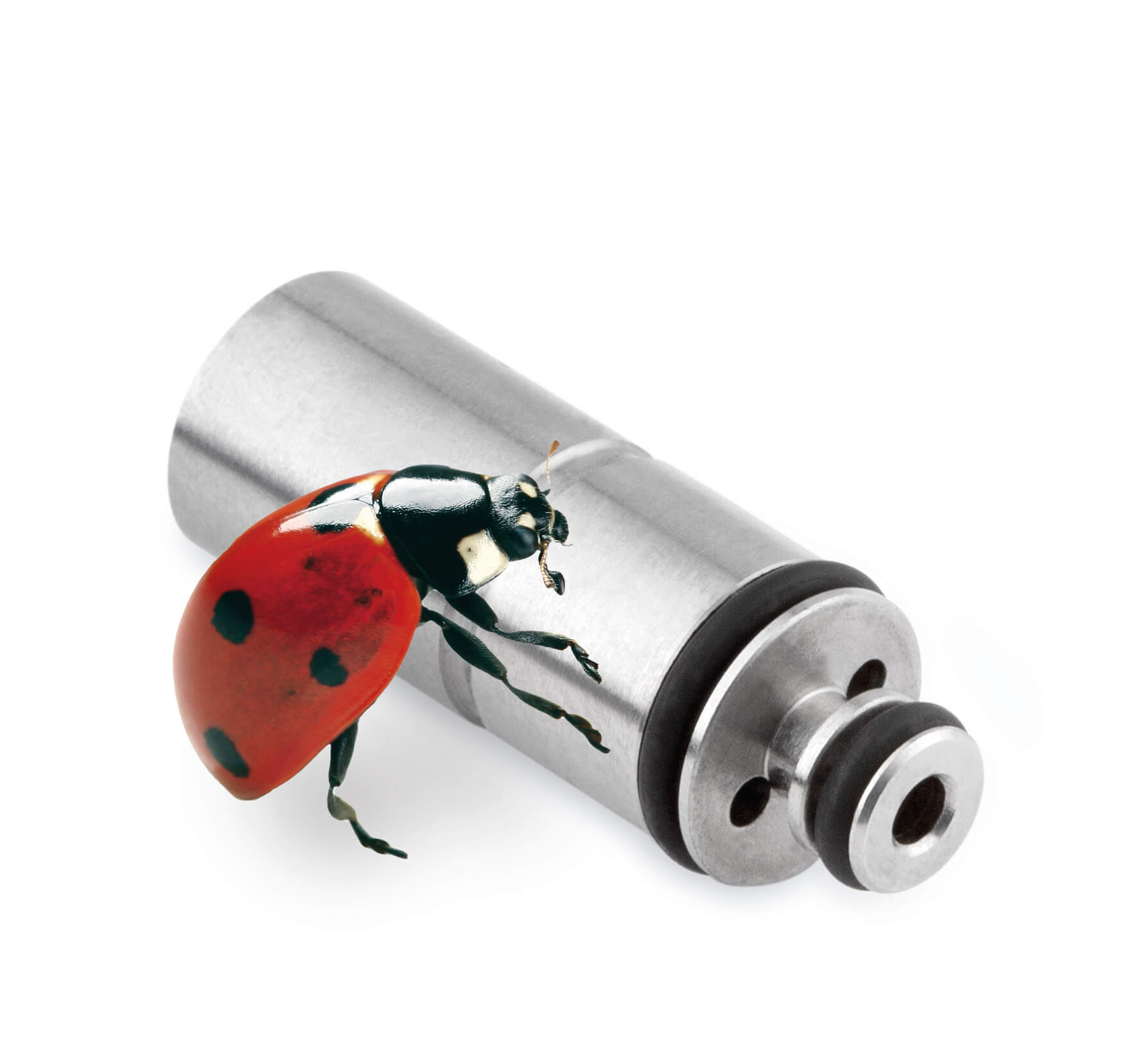

Ventil Mikroventil

Was ist ein Mikroventil?

Staiger GmbH & Co. KG

Mikroventile sind besonders kleine Komponenten in der Fluidik und Mikrofluidik, um Gase oder Flüssigkeiten steuern zu können. Die Außenabmessungen sind dabei in der Regel kleiner als 10 mm. Durch die geringe Baugröße sind diese Ventile relativ leicht und besonders gut für mobile oder portable Anwendungen geeignet und lassen sich besonders gut in übergeordnete Systeme integrieren. Neben passiven Mikroventilen, wie z. B. Rückschlagventilen, gibt es auch aktive Mikroventile, die elektrisch angesteuert werden. Dafür werden typischerweise elektromagnetische Antriebe verwendet, die sehr schnell und kostengünstig sind.

Wie funktioniert ein Mikroventil?

Staiger GmbH & Co. KG

Wie in der Welt der größeren Magnetventile, wird auch bei den Mikroventilen zwischen reinen Schaltventilen und echten Proportionalventilen unterschieden. Ein 2-Wege-Mikroventil öffnet und schließt einen Fluidkanal jeweils nur komplett, während ein Mikroproportionalventil einen Fluidkanal auch nur teilweise öffnen oder schließen kann und somit ein Gas oder eine Flüssigkeit präzise dosieren kann.

Insbesondere schnellschaltende und langlebige Mikroventile, die in der Lage sind, unter einer Millisekunde zu schalten, können auch für eine sogenannte quasi-proportionale Regelung verwendet werden und echte Proportionalventile ersetzen. Die Lebensdaueranforderungen liegen bei diesen Anwendungen typischerweise deutlich über 1 Milliarde Schaltspiele.

Mikroventile im All

Klassische Ventile kennt jeder, der schon einmal ein Fahrrad aufgepumpt hat. Doch damit haben die Mikroventile der Firma Staiger wenig gemeinsam: Satelliten verwenden winzige Raketen, deren Antriebsstoff von einem Staiger-Mikroventil freigegeben wird.
Der nötige Impuls hier ist sehr fein, vergleichbar mit dem Flügelschlag einer Mücke.
Mikroventile im All

Wo kommen Mikroventile zum Einsatz?

Mikroventile finden in vielen unterschiedlichen Bereichen ihren Platz und sind aus unserem alltäglichen Leben nicht mehr wegzudenken. Oft kommen diese miniaturisierten Ventile auch an Stellen vor, wo man diese zunächst nicht vermuten würde.

Pilotmikroventil

Mikroventile als Pilotventil

more_vert

Mikroventil Pneumatik

Mikroventil Fluidik

Mikroventile als Pilotventilclose

Ein klassischer Anwendungsbereich von Mikroventilen ist zum Beispiel der Einsatz als Pilotventil bzw. Vorsteuerventil in größeren Stellventilen der Industriepneumatik.
Mehr erfahren...

Mikroventil Tintenstrahldruck

Mikroventile für Tintenstrahldrucker

more_vert

Mikroventil Druck

Mikroventil Tintenstrahl

Mikroventile für Tintenstrahldruckerclose

Bei industriellen Tintenstrahldruckern sorgen Mikroventile mit sehr präzisen Öffnungen dafür, dass die Mikro-Farbpunkte an der gewünschten Stelle landen.
Mehr erfahren...

Mikroventil für Kaltgastriebwerke

Mikroventile für Kaltgastriebwerke

more_vert

Mikroventil Kaltgas

Mikroventil Vakuum

Mikroventile für Kaltgastriebwerkeclose

Je kleiner und leichter die Satelliten im Weltraum werden, umso größer ist auch die Forderung nach kleinen Systemkomponenten des Satelliten, wie z. B. die Kaltgastriebwerke (Steuerdüsen), über die ein Satellit im Orbit manövriert werden kann.
Mehr erfahren...

Mikroventil zur Benzineinspritzung

Mikroventile für Benzineinspritzung

more_vert

Mikroventil Benzin

Mikroventil Motorsteuerung

Mikroventile für Benzineinspritzungclose

In kleinen Verbrennungsmotoren wie z. B. Motorsägen oder Motorrädern sorgen Mikroventile in Verbindung mit einer elektronischen Motorsteuerung dafür, dass jeweils die richtige Menge Kraftstoff in den Vergaser bzw. den Motor dosiert wird.
Mehr erfahren...

Mikroventil In-Vitro Diagnostik

Mikroventile für In-vitro-Diagnostik

more_vert

Mikroventil Flüssigkeit

Mikroventil Gas

Mikroventile für die In-vitro-Diagnostikclose

Bei der In-vitro-Diagnostik werden im Labor über vollautomatische Proben-Entnahmesysteme kleinste Flüssigkeitsmengen von Proben entnommen und mit Reagenzien vermischt und das Ergebnis anschließend ausgewertet.
Mehr erfahren...

Mikroventil Brennstoffzelle

Mikroventile für Brennstoffzellen

more_vert

Mikroventil Wasserstoff

Mikroventil Erdgas

Mikroventile für Brennstoffzellenclose

Gerade in kleinen, portablen Brennstoffzellen, wo nur geringe Mengen an Erdgas oder Wasserstoff in die Brennstoffzelle dosiert werden müssen, werden Mikroventile eingesetzt.
Mehr erfahren...

Mikroventil Durchflussregelung

Mikroventile zur Durchflussregelung

more_vert

Mikroventil Durchflussregler

Mikroventil Regelungstechnik

Mikroventile zur Durchflussregelungclose

In elektronischen Durchflussreglern sorgen schnelle Mikroventile, dafür dass ein definierter Durchflusswert für Gase oder Flüssigkeiten gehalten wird.
Mehr erfahren...

Mikroventil Vakuum Greifarm

Mikroventile in Vakuumgreifern

more_vert

Mikroventil Greifarm

Mikroventil Robotik

Mikroventile in Vakuumgreifernclose

In der Industrie kommen immer öfter Vakuumgreifer zum Einsatz, die Menschen dabei helfen, schwere Kartons oder andere Objekte zu heben und diese zu versetzen. Dabei ist ein sogenannter Vakuumgreifer an einem Lastkran befestigt.
Mehr erfahren...

Mikroventil Durchflussregler

Mikroventile für Druckregler

more_vert

Mikroventil Luft

Mikroventil Wasser

Mikroventile für Druckreglerclose

In elektronischen Druckreglern sorgen schnelle Mikroventile, dafür, dass ein definierter Druckkorridor (Maximaldruck und Minimaldruck) nicht überschritten bzw. nicht unterschritten wird.
Mehr erfahren...

Was sollte ich vor dem Kauf von Mikroventilen wissen?

Alles was Sie vor der Beschaffung von Mikroventilen wissen sollten, finden Sie auf unserer kompakten Übersichtsseite.
